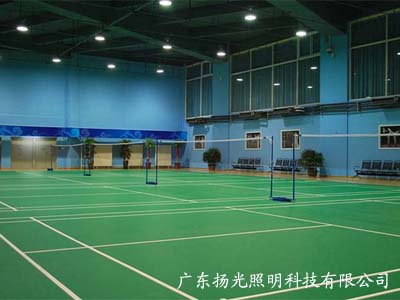

羽毛球館照明
1873年，現代羽毛球運動誕生在英國“伯明頓”，很快，這極富趣味性的游戲迅速傳遍英國。大約1920年前后，羽毛球運動傳入我國。新中國成立后，羽毛球運動在我國得到迅速發展。羽毛球單打場地為13.4m×5.18m,雙打場地為13.4m×6.1m.奧運會羽毛球場地凈空高度必須在12m以上，場地必須是鋪在有彈性的木地板上面的塑膠羽毛球場地。
一． 攝像機機位分布

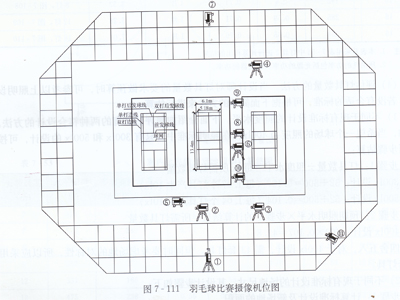

大型羽毛球比賽電視轉播的機位圖如圖：7-111所示，該圖與表7-55配合使用。
圖7-55 羽毛球比賽攝像機位
|
序號 |
類型 |
位置及功能 |
|
1 |
大型 |
高處，場地端部，大范圍覆蓋 |
|
2 |
EFP級攝像機 |
左角附近，中等慢動作 |
|
3 |
大型 |
右邊線，網邊附近，分解動作 |
|
4 |
大型 |
左邊線，網邊附近，分解動作 |
|
5 |
便攜 |
地板，在左邊游動，分解動作 |
|
6 |
大型SSM攝像機 |
地板，在左邊游動，分解，回放 |
|
7 |
小型 |
網上方中間，分解 |
|
8 |
微型 |
網上右邊，網分解 |
|
9 |
小型 |
底線遠端右方，底線分解 |
|
10 |
小型 |
底線遠端右方，底線分解 |
|
11 |
小型 |
場地上方，賽場廣角 |
注 主攝像機：在賽揚兩端，輔攝像機：在網處，服務位置
二． 照明標準
|
我國羽毛球場的照明標準 |
||||||||||||
|
等級 |
使用功能 |
照度 |
照度均勻度 |
光源 |
眩光指數GR |
|||||||
|
Eh |
Evmai |
Evaux |
Uh |
Uvmin |
Uvaux |
Ra |
Tcp(K) |
|||||
|
U1 |
U2 |
U1 |
U2 |
U1 |
||||||||
|
Ⅰ |
訓練和娛樂活動 |
300 |
— |
— |
— |
0.5 |
— |
— |
— |
≥65 |
|
≤35 |
|
Ⅱ |
業余比賽、 專業訓練 |
750/500 |
— |
— |
0.5/0.4 |
0.7/0.6 |
— |
— |
— |
≥65 |
≥4000 |
≤30 |
|
Ⅲ |
專業比賽 |
1000/750 |
— |
— |
0.5/0.4 |
0.7/0.6 |
— |
— |
— |
≥65 |
≥4000 |
≤30 |
|
Ⅳ |
TV轉播國家、國際比賽 |
— |
1000/750 |
750/500 |
0.5/0.4 |
0.7/0.6 |
0.4/0.3 |
0.6/0.5 |
0.3/0.3 |
≥80 |
≥4000 |
≤30 |
|
Ⅴ |
TV轉播重大、國際比賽 |
— |
1400/1000 |
1000/750 |
0.6/0.5 |
0.8/0.7 |
0.5/05. |
0.7/0.5 |
0.3/0.3 |
≥80 |
≥4000 |
≤30 |
|
Ⅵ |
HDTV轉播重大、國際比賽 |
— |
2000/1400 |
1400/700 |
0.7/0.6 |
0.8/0.8 |
0.6/0.4 |
0.7/0.6 |
0.4/0.3 |
≥90 |
≥4000 |
≤30 |
|
— |
TV應急 |
— |
1000/750 |
— |
0.5/0.4 |
0.7/0.6 |
0.4/0.3 |
0.6/0.5 |
— |
≥80 |
≥4000 |
≤30 |
|
注：1.表中同一格有兩個值，“/”前為主賽區PA的值，“/”后為總賽區TA的值。 |
||||||||||||
|
2.背景（墻/或頂棚）表面顏色和反射比和與球應有足夠的對比。 |
||||||||||||
|
3.比賽場地上方應有足夠的照度，但應避免對運動員造成的眩光。 |
||||||||||||
奧運會羽毛球場的照明標準
| 奧運會羽毛球場的照明標準 | |||||||||
|
位置 |
照度 |
照度平均值（最小值） |
|||||||
|
Ev.cam.min |
Eh.ave |
水平方向 |
垂直方向 |
||||||
|
（見注2） |
|
Emin/Emax |
Emin/Eave |
Emin/Emax |
Emin/Eave |
||||
|
比賽場地 |
1400 |
|
0.7 |
0.8 |
0.7 |
0.8 |
|||
|
總場地 |
1000 |
|
0.6 |
0.7 |
0.6 |
0.7 |
|||
|
隔離區 |
|
150 |
0.4 |
0.6 |
|
|
|||
|
觀眾（C1號攝像機）（見注3） |
見比值表 |
|
|
|
0.3 |
0.5 |
|||
|
Eh.ave.FOP/Ev.ave.CAM。FOP |
≥0.75和≤1.5 |
||||||||
|
Eh.ave.TPA/Ev.ave.TPA |
≥0.5和≤2.0 |
||||||||
|
Eh.ave.TPA/Eh.ave.FOP |
0.5~0.7 |
||||||||
|
計算點四個面Ev最小值與最大值的比值 |
≥0.6 |
||||||||
|
觀眾席：FOP攝像機平均垂直照度值 |
≥0.1和≤0.25 |
||||||||
|
照度梯度 |
UG-全場（1m和2m） |
≤20% |
|||||||
|
UG-TPA（4m) |
≤10% |
||||||||
|
UG-觀眾席（主攝像機方向） |
≤20% |
||||||||
|
光源 |
CRI Ra |
≥90 |
|||||||
|
Tk |
5600K |
||||||||
|
相對于個固定攝像機的眩光等級GR |
≤40 |
||||||||
|
注：1.關于攝像機的位置，由電視轉播公司確定。 |
|||||||||
|
2.Ev.min為任意一點的最小值，而非最小平均值。 |
|||||||||
|
3.觀眾席--前12排坐姿高度傾斜計算平面，12排以后的照度平均遞減。 |
|||||||||
|
4.比賽場內與場地四周垂直相交的四個平面上任何一點的Ev.min與Ev.max與之比值應等于或大于0.6。 |
|||||||||
|
5.奧運會期間該照度為最低照度。 |
|||||||||
|
6.縮寫與定義： |
|||||||||
|
FOP：主賽區，指雙邊線及端線范圍內的區域。 |
|||||||||
|
TPA: 整個比賽場地，包括場地外的緩沖區域。 |
|||||||||
|
Cam: 攝像機，C1號攝像機為主攝像機。 |
|||||||||
|
AMZ：投球線及端線的區域。 |
|||||||||
|
Spec: 觀眾席。 |
|||||||||
|
隔離區：觀眾席護欄場地之間的區域。 |
|||||||||
三：布燈方式
為避免運動員上方的高亮度，主賽區上方應無燈具。一般，國際比賽要求的最小自由高度12米，因此，燈具安裝高度至少數12米，推薦采用金鹵燈。對于非正式比賽的場館，場館的頂棚高度可以低些，當頂棚的高度低于6米時，可以使用熒光燈進行照明。金鹵燈燈具宜用中光束。羽毛球場地照明的布燈要求參見 表7-56
表7-56
|
燈具布置 |
場以尺寸 （m×m） |
照度計算網格 （m×m） |
照度測量網格 （m×m） |
參考高度 （m） |
攝像機典型位置 |
|
宜布置在比賽場地邊線1m以外兩側，并應超出比賽場地端線，燈具安裝高度不應小于12m，主賽區PA上方不應布置燈具 |
PA: 13.4×6.1 TA; 19.4×10.1 |
1×1 |
2×2 |
水平：1.0 垂直：1.5 |
主攝像機在賽場兩端：輔攝像機在球網處，服務位置 |
